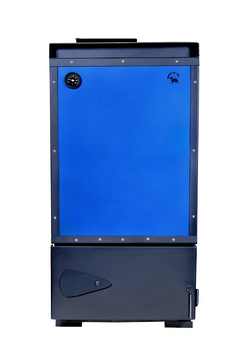

Котел твердотопливный КОТ-30
Данный тип котлов предназначены для центрального отопления квартир, загородных домов, коттеджей или для отопления отдельных этажей многоэтажных зданий и других объектов. Котел КОТ-30 имеет верхнюю загрузку, а его производительность составляет от 15 кВт до 30 кВт.
В качестве топлива может быть использован практически любой вид топлива – древесина, брикеты, уголь с возможностью сгорания методом отгорания или прогорания.
В верхней части котла смонтирован люк для загрузки топлива и люк для очистки теплообменного устройства. Люк для загрузки топлива установлен на петли, а люк для очистки теплообменника – на гайки с барашками, для удобства обслуживания. В качестве уплотнения между дверками и корпусом используется теплоизоляционный шнур. Корпус котла сварен с высокопрочной стали.
Внутренняя часть котла разделена специальными перегородками на три отделения:
- первое отделение расположено за торцевой стенкой и представляет собой шахту для загрузки твердого топлива с передвижной чугунной решеткой;
- среднее отделение служит как камера сгорания, а для более полного сжигания дымовых газов в верхнем ее отделении расположен шамотный камень;
- задняя камера котла имеет функцию реверсивного газохода, через который проходят продукты сгорания и попадают в дымовую трубу. Также в этом отделении предусмотрена подвижная заслонка, которая служит для растопки.
В топочной камере установлена каскадная колосниковая решетка, передвижение которой происходит за счет рычага на корпусе котла. С помощью заглушек также можно регулировать поток вторичного воздуха, чаще всего заслонки находятся в полностью открытом состоянии.
Максимальная длина дров которые можно загружать в котел составляет 35 см.

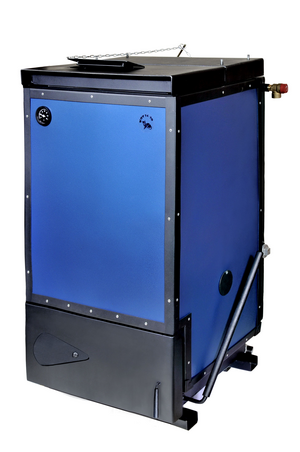

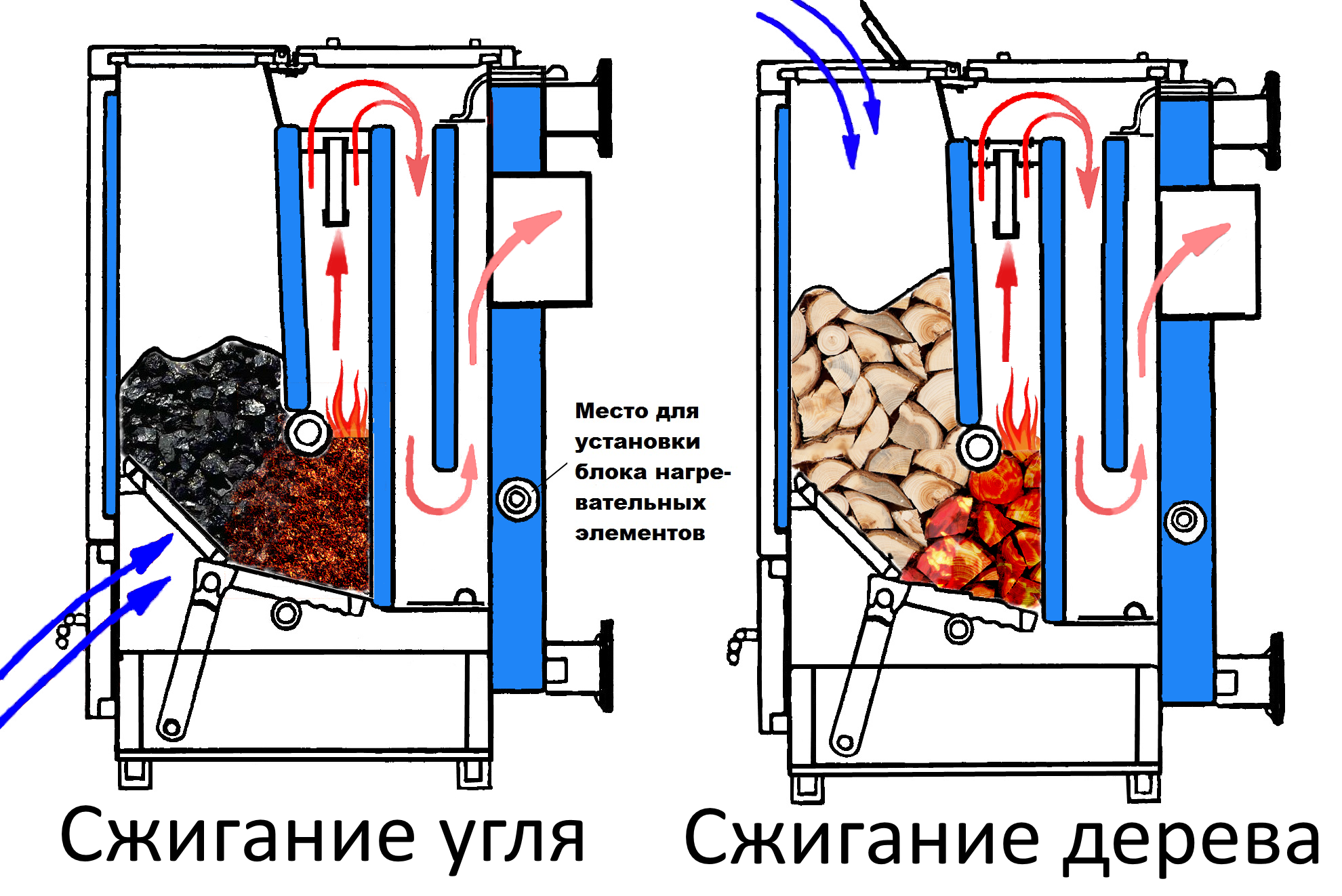

Дверцы зольника также имеют заслонки для регулирования подачи воздуха при сжигании угля, а загрузочный люк имеет заслонку для регулирования подачи воздуха при сжигании дерева с применением механического автоматического терморегулятора.
В случае сжигания древесины нужно настроить поток первичного воздуха через загрузочный люк. Для этого к заслонке в загрузочном люке подсоединить цепочку от регулятора. Заслонка в дверцах зольника остается открытой. Когда в качестве топлива используется уголь, то цепочка от регулятора подсоединяется к заслонке дверей зольника, при этом заслонка в загрузочном люке должна быть закрыта.
Патрубки входа и выхода воды, дымовой патрубок размещены на задней стенке котла. В верхней части предусмотрен патрубок для установки терморегулятора и патрубок для клапана который рассчитан на давление до 2 амт., который выполняет функцию предохранителя в случае перегрева. В нижней части котла предусмотрены патрубок для слива воды или подпитки системы.
Корпус котла теплоизолирован и покрыт специальными листами защиты. Люк загрузки, дверки зольника и очистки также имеют теплоизоляцию и защитные листы.
Температура воды в контуре постоянно измеряется вмонтированным датчиком, и отображается на датчике.
Основные размеры:
| Наименование | КОТ-30 |
| - высота котла, мм | 1060 |
| - глубина котла, мм | 800 |
| - ширина котла, мм | 570 |
| - расположение дымового канала, мм | 800 |
| - расположение патрубка входа холодной воды (обратка котла), мм | 175 |
| - расположение патрубка выхода нагретой воды (подача котла), мм | 955 |
| - диаметр фланца патрубка DN50, Ø мм | 130 |
Условные обозначения:
| 1. Корпус котла | 19. Подвижной колосник |
| 2. Колосниковый механизм | 20. Косой неподвижный колосник |
| 4. Заслонка для растопки | 33. Кожух |
| 5. Заслонка для очистки | 39. Фланец |
| 9. Рычаг механизма колосниковой решетки | 41. Автомат. регулятор тяги воздуха для горения |
| 10. Выдвижной ящик для золы | 84. Указатель температуры 0-120 °С |
| 15. Загрузочная дверка | 85. Уплотнение |
| 16. Дверца для очистки | 86. Заглушка 1 1/2" |
| 17. Дверца зольника | 87. Трубка подачи воздуха для горения |
Технические характеристики при сжигании дров / дровяных брикетов:
| Наименование параметра | Ед. изм. | КОТ-30 |
| Рабочий диапазон тепловой мощности | кВт | 15 - 30 |
| Номинальная тепловая мощность | кВт | 25 |
| Коэффициент полезного действия | % | 79 |
| Продолжительность горения при номин. мощности, дрова / дровяные брикеты | час | 3,75 / 4,8 |
| Продолжительность горения при 50% мощности, дрова / дровяные брикеты | час | 7,5 / 9,6 |
| Максимальная загрузка, дрова / дровяные брикеты | кг | 30 / 38 |
| Расход топлива при номинальной мощности | кг/час | 7,9 |
| Рабочая тяга | мбар | 0,20 – 0,24 |
| Объем воды | л | 30 |
| Диаметр дымового канала | мм | 160 |
| Гидравлические потери котла при ΔТ 20°/10° | мбар | 0,38/1,40 |
| Диапазон регулирования температуры | °С | макс. 90 |
| Минимальная температура воды на обратке котла | °С | 60 |
| Объем топливной шахты | л | 66 |
| Размеры загрузочного отверстия | мм | 215 х 412 |
| Температура продуктов сгорания при номинальной тепловой мощности | °С | 235 |
| Весовой расход продуктов сгорания при номинальной тепловой мощности | кг/с | 0,027 |
| Рабочее избыточное давление | бар | 1,8 |
| Площадь поверхности нагрева | м² | 2,35 |
| Вес котла | кг | 185 |
| Вид топлива | Дрова | |
| Содержание влаги в топливе | % | макс 20% |
| Размер топлива, длина | см | 35 |
Технические параметры при сжигании бурого угля:
| Наименование параметра | Ед. изм. | КОТ-30 |
| Рабочий диапазон тепловой мощности | кВт | 15 - 33 |
| Номинальная тепловая мощность | кВт | 30 |
| Коэффициент полезного действия | % | 80 |
| Продолжительность горения при номинальной мощности, бурый уголь | час | 5 |
| Продолжительность горения при 50% мощности, бурый уголь | час | 10 |
| Расход топлива | кг/час | 6,9 |
| Рабочая тяга | мбар | 0,20 - 0,24 |
| Объем воды | л | 30 |
| Диаметр дымового канала | мм | 160 |
| Гидравлические потери котла при ΔТ 20°/10° | мбар | 0,38/1,40 |
| Диапазон регулирования температуры | °С | макс. 90 |
| Минимальная температура воды на обратке котла | °С | 60 |
| Объем топливной шахты | л | 66 |
| Размеры загрузочного отверстия | мм | 215 х 412 |
| Температура продуктов сгорания при номинальной тепловой мощности | °С | 345 |
| Весовой расход продуктов сгорания при номинальной тепловой мощности | кг/с | 0,026 |
| Рабочее избыточное давление | бар | 1,8 |
| Площадь поверхности нагрева | м² | 2,35 |
| Вес котла | кг | 185 |
| Вид топлива | бурый уголь b2 | |
| Содержание влаги в топливе | % | макс 20% |
| Размер топлива | орех 1 |
Очень важно, то что в конструкции котла предусмотрено отверстие, в которое при необходимости возможно установить электронагреватель с мощностью 3 кВт. Наличие электрического нагревателя даст возможность обеспечить бесперебойную работу в то время, когда не используется основной вид топлива. Например ночью, или когда некоторое время нет возможности загрузить твердое топливо помещение будет отапливаться за счет электрообогревателя.
В основе котла лежит теплообменник большой площади трехходового типа. Такая конструкция дает возможность выдавать коэффициент полезного действия более 73%.
Основным преимуществом и особенностью твердотопливного котла КОТ-30 есть наличие вторичной камеры дожига пиролизого газа, что дает возможность дополнительного возростания КПД еще на 10%, а при грамотной установке котла и подборе топлива на 15%.
Регулирование и управление температурой котла происходит за счет автономного термомеханического регулятора тяги, для работы которого не требуется электроэнергия.
Котлы могут работать как в случае самоточной (гравитационной) модели отопления, так и на более распространённую модель отопления под давлением.
Абсолютно справедливо котлы такого типа считают универсальными. Установка твердотопливного котла сделает Вас независимыми от центральных теплосетей, природного газа или электрической энергии. А учитывая постоянный рост и без того огромных тарифов, Вы будете экономить колоссальную сумму денег. С нашими котлами в Вашем доме всегда будет тепло, уютно!
